電子調速器具有調速控制、最大電流限制與保護、穩態調速率可調、高低速轉換、起動油量限制、升速時間控制、自動并機等功能。與其他調速器相比，其調速性能好，功能齊全，安裝維護方便，性能可靠。

電子調速器主要技術參數

(1) 控制器。

型號 FSK-628D   電源電壓 DC24V

工作電流<5 A    轉速波動率 土0.25%

穩態調速率 0-5%  沖擊 20 G

振動 500 Hz以下  環境溫度 - 30C~ + 70%:

相對濕度<95%

(2)電磁執行器。

型號 ZD-200R   最大扭矩 3 N*m

工作角度 28°  最大電流 5A

沖擊 15G     振動 500Hz以下

環境溫度 -45-- +120攝氏度  相對濕度<95%

(3)轉速傳感器

輸出電壓 2-18V    連接方式 M16X1.5 M18X1.5

電子調速器系統安裝
(1)轉速傳感器。轉速傳感器推薦安裝子發動機齒圈部位，傳感器與齒頂之間的間隙應為0.4-0.8mm之間，安裝時可先將傳感器旋至齒頂，然后退出約1/3圈（螺距1.5mm）1/2圈（螺距1mm），再鎖緊螺母緊固即可、若無飛輪齒圈，也可利用其他傳感齒輪，但材質必須為導磁材料，并要保證在發動機工作轉速范圍內，傳感器輸出頻率(每分鐘通過傳感器的齒數)不少子300Hz。

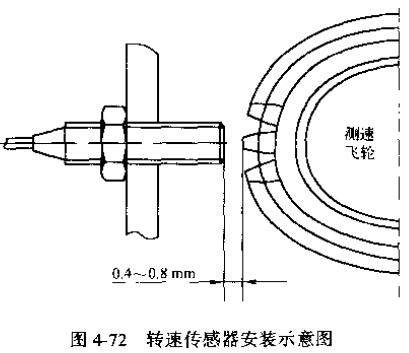

轉速傳感器安裝示意圖,如下圖所示。

   發動機轉速與傳感器輸出頻率之間的對應關系為：f=nz/60(Hz)，公式中：f,n,z分別表示傳感器輸出頻率、發動機轉速和測速飛輪齒數。注意：轉速傳感器僅供電子調速器獨用，避免與其它測速系統共用。

  電磁執行器安裝在發動機上，其安裝位置與安裝方式根據具體情況確定，電子調速器推薦采用與油泵一體化安裝方式，但在特殊情況下或有特定要求時，也可采用外置式安裝方式。

(3)控制器?？刂破鲬惭b在無強烈沖擊震動及電磁于擾的防護箱內，并需留有足夠的空間供安裝維護和散熱之用，其外殼需?？拷拥?。垂直安裝可防止水汽過多駐留。轉速控制器安裝尺寸，如圖4-74所示。

(4)電源。本調速器的工作電壓為直流24V,可利用發動機的起動電瓶或采用其他穩壓電源供電，但要保證系統的蜂值功耗和電壓波動范圍滿足要求。當采用起動電瓶供電時，必須設置充電裝置以保證電瓶電量充足。在發動機起動時，電瓶短時間的輸出電壓跌落不會影響調速器的正常工作。推薦采用24V電瓶供電。
  輔助裝置電源。10V調節、終端14作為調速器系統輔助裝置的電源?？蓮拇双@得20mA的電流，接地端為7(注意:終端短路會損壞轉速控制裝置)。
