柴油機結構及工作原理高清圖解,一目了然!

2019-07-22
來源: 頂博電力
97443

柴油機是內燃機中的一種,它是將液體燃料——柴油,以霧化的形式噴入氣缸中去,并與氣缸里的壓縮空氣充分混合,迅速燃燒膨脹,放出大量熱量,并轉化成活塞往復運動形式的機械能?;钊耐鶑瓦\動,由曲柄、連桿,變成曲軸的旋轉運動,最后帶動螺旋槳、車輪、發電機等工作機械運轉。

1、機體組件

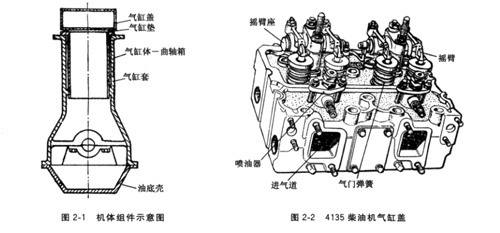

發電機機體組件包括機體(氣缸體、曲軸箱)、油底殼、氣缸套、氣缸蓋等。它是柴油機的固定機件,是所有往復運動和回轉運動機件的導向件和支承件,承受不平衡的各種負荷,并在其相應部位安裝各種輔助系統部件。

機體組件

2、曲柄連桿機構

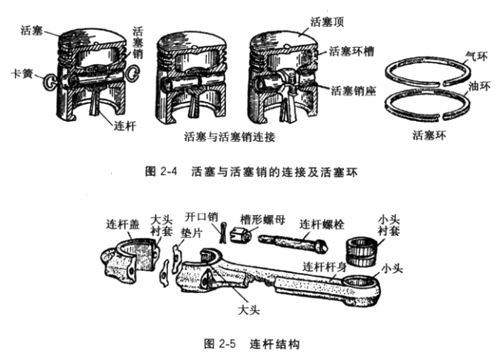

曲柄連桿機構包括活塞組、連桿組、曲軸、飛輪等。其功用是傳遞 內燃機氣缸中燃油燃燒膨脹所作的功,并轉變?yōu)轱w輪的旋轉運動.從而輸出機械能。

曲柄連桿機構

3 、配氣機構

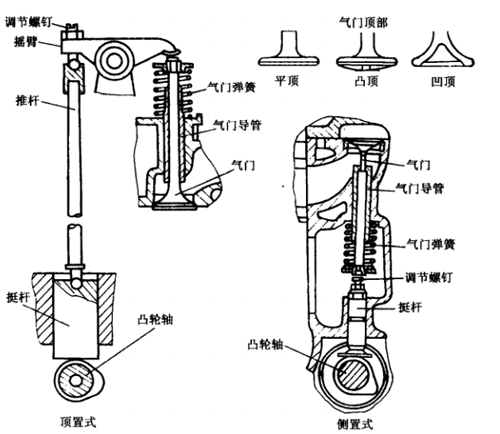

內燃機配氣機構包括進氣門、排氣門、搖臂、推桿、挺桿、凸輪軸等, 是實現內燃機進氣過程和排氣過程的控制機構。它的作用是按照所進行的工作過程,定時地開啟和關閉進,排氣門,使新鮮空氣或可燃混合氣進人氣缸,并把燃燒后的廢氣從氣缸內排出。

配氣機構

4、 進、排氣系統

進、排氣系統包括空氣濾消器、進氣管、排氣管、排氣消聲器等。它的作用是保證新鮮、干凈的空氣順利進入氣缸,并將燃燒后的廢氣排出,同時降低排氣噪聲。

5、 潤滑系統

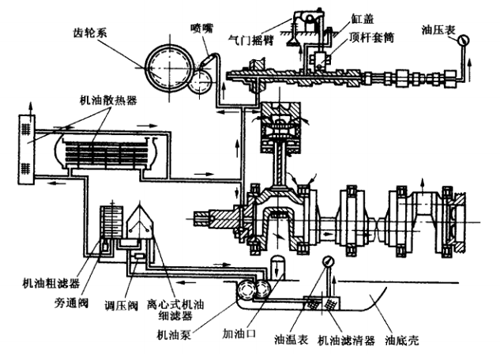

潤滑系統包括機油冷卻器、機油泵、機油濾清器等。它起潤滑、冷卻、凈化、密封、防銹等作用。常見的潤滑方式有飛濺式、壓力式、復合式3種。

潤滑系統

6、 冷卻系統

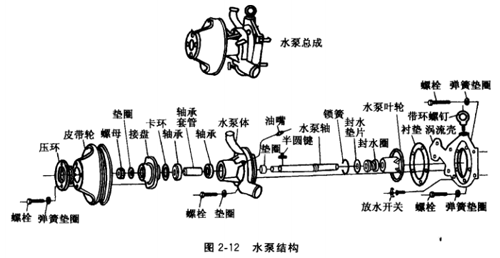

冷卻系統包括散熱水箱、水泵、風扇、進水管、出水管、節溫器等。其作用是將影響發動機工作的熱量帶走,保證各部件的正常運行。

冷卻系統

7、燃油供給系統

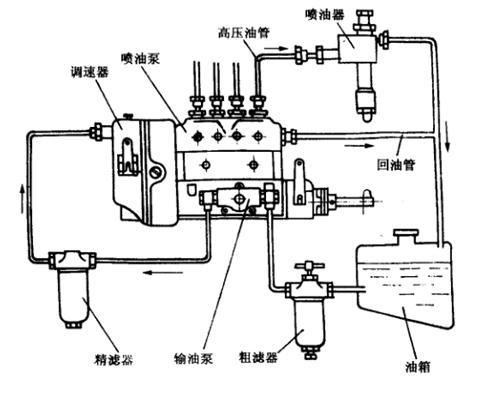

燃油(料)供給系統包括油箱、輸油泵、燃油濾清器、噴油泵、調速器、噴油器、高壓油管等。其作用是按照柴油機工作過程的需要,將一定數量的柴油,在一定的時間內,以一定的壓力噴人氣缸,使柴油霧化良好,并與壓縮空氣混合燃燒而膨脹作功。

燃油供給系統

8、起動系統

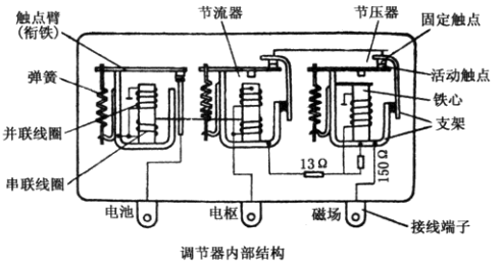

起動系統的作用是使內燃機獲得起動所需的必要條件,使曲軸獲得必要的起動轉速。內燃機常見的起動方式有人力起動、電起動等。電起動系統包括起動電動機、蓄電池、充電發電機、調節器等。

起動系統

以上相關內容由專業的柴油發電機廠家—廣西頂博電力設備制造有限公司為您分享,眾所周知,柴油機是發電機組的重要組成部分,只有詳細的了解其結構及工作原理,才有利于后期的使用維護保養。頂博電力作為專業的發電機生產制造廠家,除了長期為用戶供應高品質上柴,玉柴,沃爾沃,康明斯……柴油發電機組之外,也是專業發電機調試、維修保養服務廠家,歡迎需要了解更多相關知識朋友來電咨詢13667715899,或者關注網站:dglangkun.com
